Fabricado com raio de ângulo interno R≤0,3mm e tolerância de tamanho dentro de ±0,1mm. Ideal para paredes cortina de arranha-céus, engenharia de pontes e máquinas de precisão que exigem montagem perfeita e capacidade de carga excepcional.

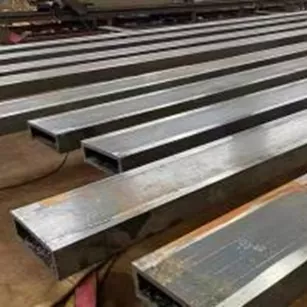

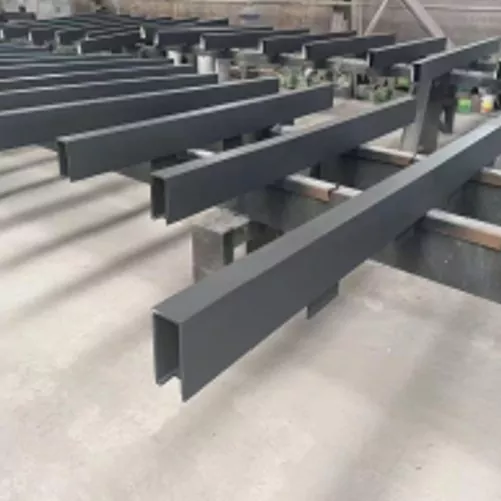

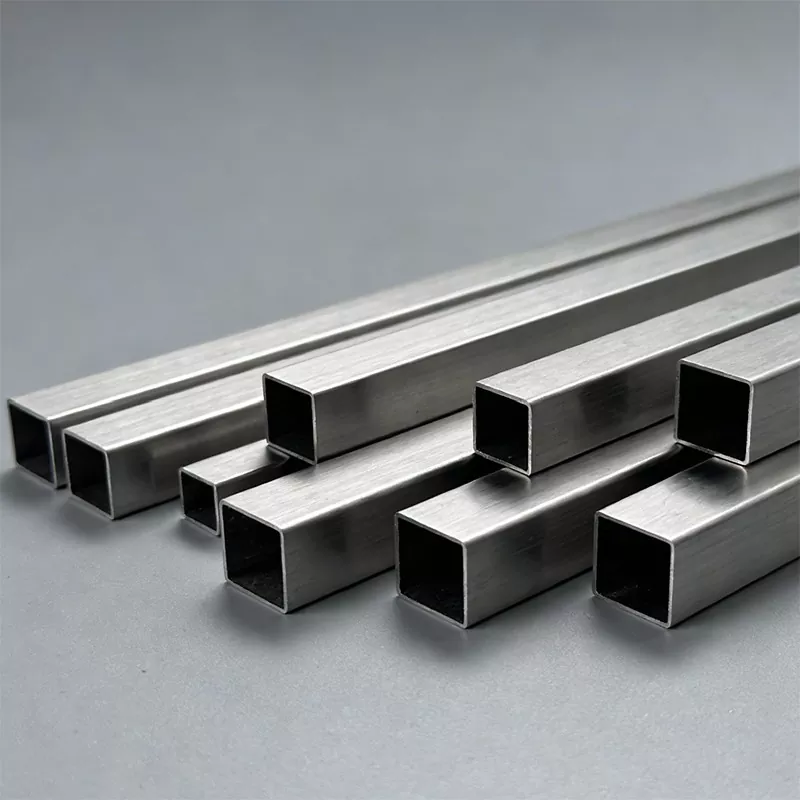

O tubo quadrado de ângulo reto é um perfil de metal oco com seção transversal quadrada ou retangular e um ângulo interno que se aproxima com precisão de 90° (raio de canto agudo R≤0,5mm), distinto dos tubos quadrados arredondados tradicionais (R≥1,0mm). É processado por dobra a frio, laminação a quente ou extrusão em aço carbono ou aço inoxidável. Com estrutura estável e aparência regular, é perfeitamente adequado para projetos B2B que exigem alta precisão de montagem e propriedades mecânicas. Explore nossa linha completa deaço em formato especialpara requisitos personalizados.
Principais vantagens e casos verificados
Precisão em nível milimétrico
Através da avançada tecnologia de conformação a frio, o raio do ângulo interno é comprimido para ≤0,3 mm e a folga de emenda do componente é controlada para ≤0,1 mm. Essa precisão reduz diretamente as etapas de usinagem no local e aumenta a eficiência da montagem em 30% a 50%.
Desempenho Estrutural Superior
Em comparação com os tubos quadrados redondos tradicionais, a resistência à torção e à flexão do tubo quadrado de canto afiado aumenta de 15% a 20%. A estrutura oca consegue um efeito de redução de peso de 12% a 30%, otimizando os custos de material paraestruturas de aço.

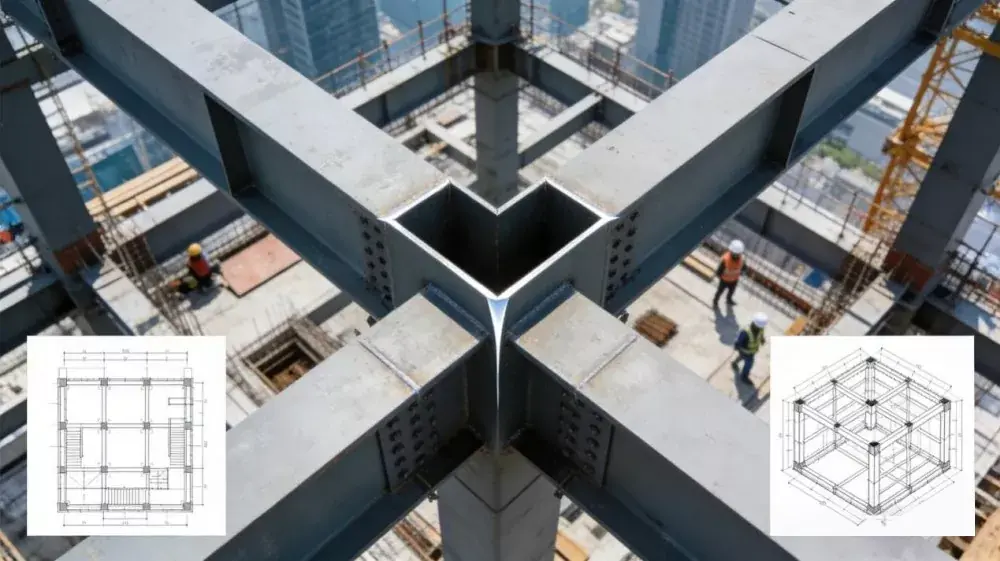

Caso do projeto: Supertorre de 500 metros em Shenzhen
O tubo quadrado resistente ao fogo Q345FR foi utilizado como estrutura de suporte de carga. Através da tecnologia de emenda contínua, foi alcançada uma taxa de retenção de limite de escoamento de 70% a 600°C, atendendo ao limite de resistência ao fogo de 3 horas com revestimento à prova de fogo. Isto reduziu o consumo de placas à prova de fogo em 30% e encurtou o período de construção em dois meses em comparação com os esquemas tradicionais.
Especificações Técnicas
Os parâmetros a seguir servem como referência. Tamanhos e classes personalizados estão disponíveis mediante revisão de engenharia.
| Categoria de especificação | Item | Parâmetros de referência | Notas de aplicação |
|---|---|---|---|
| Tamanho da seção | Faixa de comprimento lateral (quadrado) | 10 mm × 10 mm a 200 mm × 200 mm | Tamanhos pequenos para móveis/equipamentos de precisão; tamanhos grandes para paredes cortina/pontes. |
| Faixa de comprimento lateral (retângulo) | 10 mm × 20 mm a 150 mm × 300 mm | A seção retangular concentra-se na resistência à flexão unidirecional, para vigas de prateleira. | |
| Raio do ângulo interno (R) | Convencional ≤0,5 mm; alta precisão ≤0,3 mm | Atende aos rigorosos requisitos de montagem de precisão. | |
| Tolerância de tamanho | Normal ±0,5mm; precisão ±0,1mm | Para equipamentos de automação e fachadas super altas. | |
| Espessura da Parede | Espessura convencional | 0,8 mm a 12 mm | Paredes finas para estruturas leves, paredes espessas para suporte de carga. |
| Espessura personalizada | Mínimo 0,3 mm, máximo 15 mm | Ultrafino para acabamento, ultragrosso para reforços de ponte. | |
| Tolerância de espessura | ≤2mm: ±0,05~0,1mm; 2 ~ 6 mm: ± 0,1 ~ 0,2 mm; >6mm: ±0,2~0,3mm | Garante a estabilidade da distribuição de tensões estruturais. | |
| Propriedades dos materiais | Série de aço carbono | Q235B, Q345B, aço de alta resistência Q690 | Força de escoamento Q690 ≥690MPa, adequada para carga pesada e redução de peso. |
| Série de aço especial | Aço refratário Q345FR | 70% de resistência ao escoamento a 600°C, 3 horas de resistência ao fogo. | |
| Série de liga | Aço inoxidável 304/316, liga de alumínio 6061 | Inoxidável para resistência à corrosão, alumínio para usos externos leves. | |
| Parâmetros Tecnológicos | Processo de formação | Conformação a frio + tratamento térmico local | Reduz a concentração de estresse e melhora a estabilidade. |
| Tecnologia de soldagem | Soldagem híbrida arco-laser | Largura de solda de 2 mm, deformação reduzida em 70%, vida em fadiga >2 milhões de ciclos. | |
| Tratamento de superfície | Galvanização por imersão a quente, pulverização de fluorocarbono, anodização | Zinco para corrosão, fluorocarbono para intempéries, anodização para alumínio. | |
| Propriedades Mecânicas | Força de flexão | 15% ~ 20% maior que o tubo quadrado redondo da mesma especificação | Distribuição de tensão mais uniforme. |
| Taxa de perda de peso | 12%~30% | Adapta-se a demandas leves, como arranha-céus e pontes. | |
| Resistência às intempéries | Revestimento de zinco ≥80μm; resistência à névoa salina de fluorocarbono ≥1000h | Adapta-se a cenários de uso externo de longo prazo. |
Cenários de personalização e aplicação

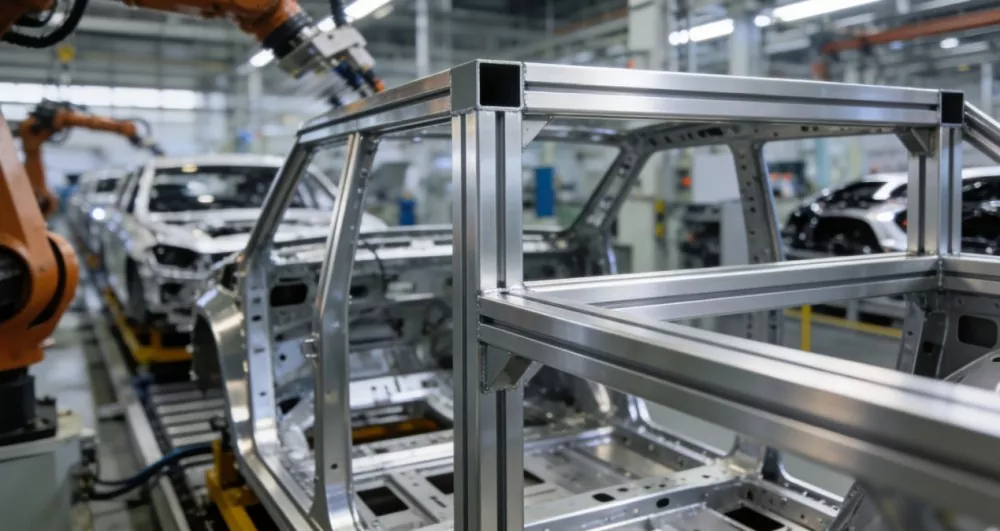

Os recursos de personalização expandem os limites do aplicativo. Do aço de alta resistência à liga de alumínio e da soldagem a laser à pulverização de fluorocarbono, as combinações flexíveis atendem a diversas necessidades B2B. Por exemplo, o tubo quadrado de liga de alumínio 6061 é usado para a base de robôs de soldagem de automóveis, conseguindo uma instalação precisa do trilho-guia por meio de controle de erro de ângulo de ±0,1°.

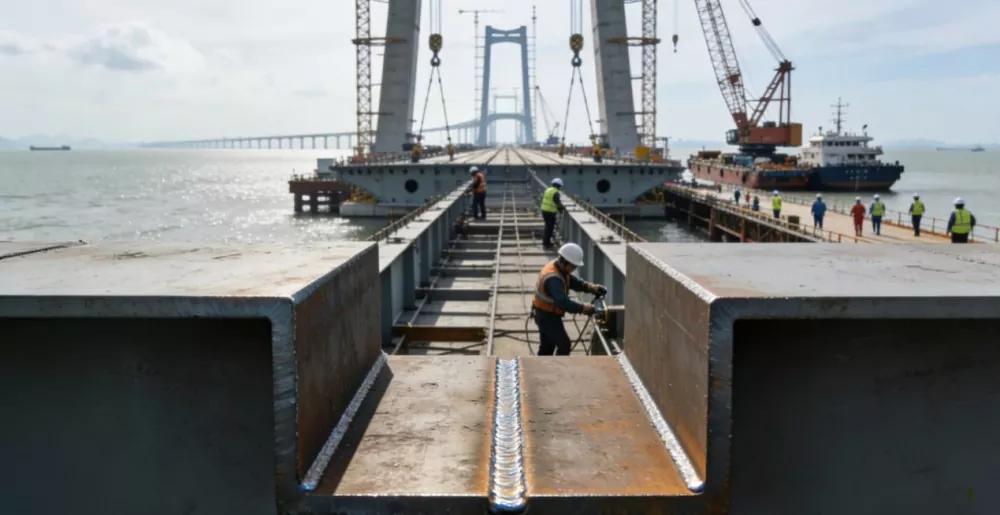

Depois que o tubo quadrado de alta resistência Q690 é usado no reforço de uma viga de caixa de aço de canal intermediário profundo, o peso de uma única camada é reduzido em 1.200 toneladas. A vida à fadiga do processo de soldagem híbrida laser-arco excede 2 milhões de ciclos, 50% maior que os métodos tradicionais. Este material comprova continuamente seu valor técnico em edifícios altos, engenharia de pontes e máquinas de precisão.
Por que escolher a indústria Shunchen?
A Indústria Shunchen tem vantagens significativas no campo de tubos quadrados em ângulo reto, com desempenho central e precisão de processamento superiores aos padrões convencionais da indústria. O raio do ângulo interno é ≤0,3 mm e a tolerância de tamanho é controlada dentro de ± 0,1 mm.
Oferecemos seleções ricas de materiais, incluindo aço de alta resistência Q690 e aço refratário Q345FR. Em comparação com produtos comuns, a resistência à flexão é aumentada em 15%-20%, ao mesmo tempo que se consegue uma redução de peso de 12%-30%. Nós apoiamospersonalização de especificações completascontando com um modo de produção digital flexível. Garanta entrega rápida, controle de qualidade rigoroso e documentação completa de inspeção para o seupedidos em grandes quantidades. Operamos como umfornecedor direto da fábricapara garantir o melhorCotação B2B.
Perguntas frequentes
1. O que distingue um tubo quadrado em ângulo reto de um tubo quadrado padrão?
Um tubo quadrado em ângulo reto apresenta um raio de ângulo interno (R) de ≤0,5 mm e até ≤0,3 mm para modelos de alta precisão. Isto é significativamente mais nítido do que os tubos quadrados tradicionais, que normalmente têm um raio de canto arredondado de R≥1,0 mm. Este canto mais nítido permite emendas perfeitas e sem folgas (espaços ≤0,1 mm), tornando-o ideal para aplicações arquitetônicas e de maquinário de alta precisão.
2. Quais materiais e tipos de aço estão disponíveis para pedidos em grandes quantidades?
Fornecemos séries de aço carbono (Q235B, Q345B, Q690 de alta resistência), aço refratário especial (Q345FR), aço inoxidável (304/316) e liga de alumínio (6061). O Q690 é altamente recomendado para cenários de carga pesada que exigem redução de peso, enquanto o aço inoxidável 304/316 é ideal para ambientes corrosivos.
3. Como a soldagem híbrida arco-laser beneficia o produto?
Nossos tubos quadrados em ângulo reto utilizam soldagem híbrida avançada a laser-arco. Esta tecnologia reduz a largura da solda para aproximadamente 2 mm, reduz a deformação da soldagem em 70% e aumenta a vida útil em fadiga para mais de 2 milhões de ciclos. Isto garante uma integridade estrutural superior, especialmente em ambientes de carga dinâmica, como engenharia de pontes.
4. Você pode fornecer tratamentos de superfície personalizados?
Sim. Oferecemos galvanização por imersão a quente (para excelente desempenho anticorrosivo), pulverização de fluorocarbono (para resistência a UV e intempéries) e anodização (especificamente para modelos de liga de alumínio). A escolha depende das condições de exposição ao ar livre e dos requisitos estéticos.
5. Qual é o prazo de entrega para pedidos de grandes projetos?
Os prazos de entrega dependem da tonelagem total, da qualidade do material e dos requisitos específicos de processamento. Para tamanhos padrão, normalmente varia de 15 a 25 dias. Utilizamos um modo de produção digital flexível para garantir entrega rápida e controle de qualidade rigoroso, atendendo aos cronogramas rigorosos de projetos de construção em grande escala.
Solicite um orçamento para tubo quadrado de ângulo reto
Entre em contato com a Shunchen Industry com as dimensões necessárias, qualidade do material (por exemplo, Q345B, Q690), espessura da parede e tratamento de superfície. Nossa equipe de engenharia analisará seu projeto e fornecerá um orçamento competitivo direto da fábrica.
