Estruturas de suporte de alta resistência e resistentes às intempéries, projetadas para varandas urbanas, terraços de vilas e corredores de apartamentos. Apresentando galvanização por imersão a quente, instalação modular rápida e ângulos de inclinação personalizáveis.
- Nível 12 Resistência ao Vento
- ≥ 500h Teste NSS
- 0-30° Inclinação ajustável
- Mais de 20 anos Vida útil

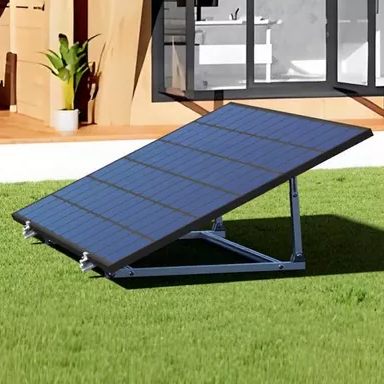

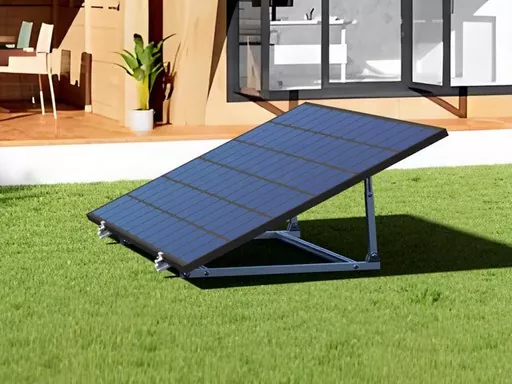

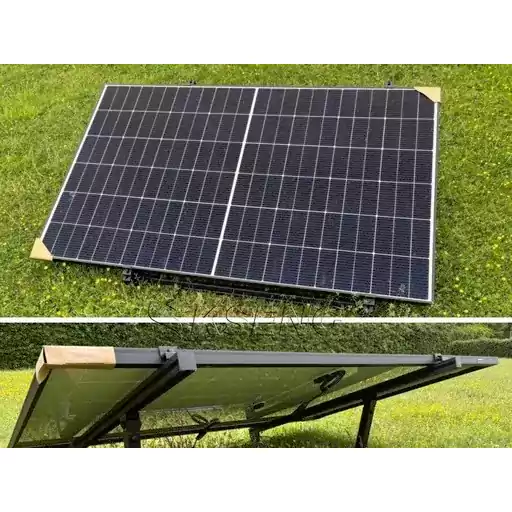

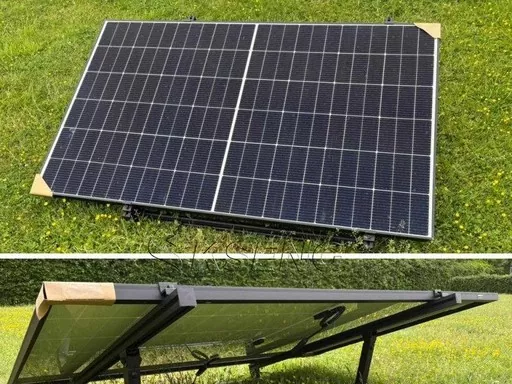

Nosso suporte fotovoltaico para varanda Shunchen é um componente de suporte especializado desenvolvido de forma independente para sistemas fotovoltaicos distribuídos em varandas. Fabricado com aço carbono de alta qualidade (Q235B e Q355B) como material base, é processado por meio de corte CNC, soldagem de precisão e tratamento anticorrosivo de galvanização por imersão a quente. Explore nossa linha completa desuportes fotovoltaicospara outras soluções de montagem.
Como fabricante profissional de suportes fotovoltaicos, controlamos todo o processo, desde a seleção da matéria-prima até a entrega do produto acabado. A estrutura do suporte é cientificamente projetada de acordo com o layout da varanda e o peso dos módulos fotovoltaicos, combinando desempenho de suporte de carga de alta resistência com capacidade anticorrosiva de longo prazo.
Principais vantagens
Suporte de carga superior e resistência ao vento
A viga principal e os suportes diagonais são projetados para suportar a força de forma colaborativa. Ele pode transportar um único módulo fotovoltaico acima de 500 W, com grau de resistência ao vento até o nível 12 e resistência à carga de neve ≥0,5kN/㎡, mantendo a estabilidade estrutural mesmo em tufões e nevascas severos.
Resistência à corrosão duradoura
Tratado com um processo de galvanização por imersão a quente totalmente automático, a espessura uniforme do revestimento do Balcony PV Bracket é ≥85μm. Ele passou no teste de flexão de 180° sem descascar e a duração do teste NSS é ≥500 horas, proporcionando uma vida útil de mais de 20 anos para instalações externas.
Instalação rápida e fácil
O design modular permite a pré-montagem antes da entrega. Nenhuma soldagem no local é necessária; a fixação pode ser concluída com uma chave inglesa. Um conjunto pode ser instalado por 1 a 2 pessoas em 2 horas, reduzindo drasticamente os custos de mão de obra e os ciclos de construção.
Personalização e compatibilidade flexíveis
Personalizamos tamanhos e ângulos de acordo com diferentes layouts de varanda e especificações de módulos fotovoltaicos. Ele suporta ajuste de ângulo de inclinação de 0-30° para maximizar a eficiência de recepção de energia solar para as condições específicas do seu local.
Especificações Técnicas
| Categoria de parâmetro | Indicadores Específicos |
|---|---|
| Material Básico | Q235B, Q355B (aço inoxidável personalizável) |
| Processo de Produção | Corte CNC + Soldagem de precisão + Galvanização por imersão a quente |
| Padrões Executivos | GB/T 3323-2019 (Qualidade de soldagem), GB/T 13912-2020 (Galvanização por imersão a quente) |
| Propriedades Mecânicas | Carga nominal ≥50kg/㎡; Grau de resistência ao vento ≥Nível 12; Resistência à carga de neve ≥0,5kN/㎡ |
| Especificações do suporte | Viga principal: comprimento de 1000-2000 mm, largura de 80-150 mm, espessura de 2,0-3,0 mm; Cinta Diagonal: 500-1000mm; Diâmetro do tubo: 30-50mm |
| Parâmetros de Galvanização | Espessura do revestimento ≥85μm; Sem descascamento após flexão de 180°; Teste NSS ≥500 horas |
| Módulos Compatíveis | Módulos fotovoltaicos convencionais (potência: 300-550 W; tamanho: dentro de 1600 × 1000 mm) |
| Ângulo de inclinação | Ajuste manual de 0-30° |
| Métodos de instalação | Fixação do guarda-corpo/parafuso de expansão da parede (adequado para concreto, estrutura de aço) |
Caso de Projeto: Comunidade Residencial Urbana
Fornecemos suportes personalizados (viga principal 1500×100×2,5mm, inclinação 15°) para 500 proprietários de residências em uma nova comunidade, combinados com módulos fotovoltaicos de 450W. Usando a instalação de fixação de guarda-corpo, nenhum dano à estrutura da varanda foi causado e a eficiência da instalação aumentou em 50%. Após 1 ano de verificação externa, não há ferrugem ou deformação e a geração de energia permanece estável.
Por que escolher Shunchen?
| Dimensão de comparação | Fabricantes pares padrão | Shunchen (nossa empresa) |
|---|---|---|
| Projeto Estrutural | Emenda de aço de seção universal, baixa estabilidade. | Design mecânico exclusivo, viga principal + rolamento colaborativo de travessas diagonais. |
| Processo Anticorrosão | Galvanização a frio, revestimento fino, teste NSS apenas 200 horas. | Galvanização por imersão a quente totalmente automática, revestimento ≥85μm, teste NSS ≥500 horas. |
| Personalização | Somente tamanhos convencionais, ciclo de 10 a 15 dias. | Personalizado para layouts de varanda, desenho em até 72 horas. |
| Garantia de Fornecimento | Estoque insuficiente, entrega instável. | Armazém próprio, pedidos em grandes quantidades entregues em 7 dias. |
| Serviços de Apoio | Forneça apenas produtos. | Projeto do esquema de instalação, orientação técnica no local, resposta pós-venda 24 horas. |
Certificações e garantia de qualidade
Como um fabricante com foco em pesquisa e desenvolvimento de suportes fotovoltaicos, controlamos rigorosamente a qualidade e fornecemos garantia de cadeia completa. Somos certificados com Gestão de Qualidade ISO 9001 e Gestão Ambiental ISO 14001. Os produtos estão em conformidade com os padrões técnicos nacionais e fornecemos relatórios de testes de desempenho mecânico e anticorrosivo de terceiros da SGS.
Nossas linhas de produção utilizam corte e soldagem CNC totalmente automáticos com detecção de falhas on-line. O processo de galvanização utiliza monitoramento da temperatura do banho de zinco em tempo real. Cada lote passa por simulação de carga, testes de espessura de revestimento e inspeções de qualidade de superfície. Confira nossocertificaçõespara mais informações.
Perguntas frequentes
Qual é a capacidade máxima de carga do suporte fotovoltaico para varanda?
A viga principal de material Q355B convencional (1500×100×2,5mm) pode transportar de forma estável um único módulo fotovoltaico de 550W, com uma carga nominal ≥50kg/㎡. Ele atende aos requisitos de resistência ao vento de nível 12 e carga de neve de 0,5kN/㎡. Fornecemos aconselhamento de seleção profissional com base no peso do seu módulo.
Como escolher o suporte certo para diferentes layouts de varanda?
Para sacadas, são preferidos suportes de fixação de guarda-corpo (sem necessidade de perfuração); para varandas recuadas ou estreitas, os suportes de parede economizam espaço; para varandas de canto, os suportes personalizados em forma de L maximizam o espaço. Fornecemos o esquema ideal com base no desenho do tamanho da sua varanda.
Você pode fornecer pulverização eletrostática em vez de galvanização por imersão a quente?
Sim. Nosso padrão é galvanização por imersão a quente (≥85μm) para excelente resistência à corrosão. Também podemos personalizar a pulverização eletrostática sob demanda, suportando diversas cores para combinar com a aparência externa do edifício.
Vocês apoiam inspeções de fábrica e logística para pedidos em grandes quantidades?
Absolutamente. Para pedidos acima de 100 conjuntos, damos as boas-vindas aos clientes em nossa fábrica para aceitação de qualidade no local. Também fornecemos coordenação logística exclusiva para garantir que os suportes sejam entregues com segurança e dentro do prazo no local do seu projeto.
