Tubo espiral de grande diâmetro

Os tubos espirais de grande diâmetro da Shunchen são fabricados em estrita conformidade com os padrões nacionais e internacionais, como GB/T9711 e API 5L, com inspeção de qualidade abrangente e suporte técnico para garantir um desempenho estável e confiável.

Ao longo dos anos, Shunchen conquistou a confiança de vários clientes de engenharia por meio de produtos de qualidade consistente, personalização flexível de especificações e um sistema logístico eficiente. Esteja você procurando adquirir tubos espirais de grande diâmetro, perguntar sobre preços de tubos soldados em espiral ou encontrar um fornecedor confiável de tubos de aço ou fabricante de tubos de engenharia, a Shunchen fornece um serviço completo desde a seleção do produto e produção personalizada até a entrega, ajudando seus projetos a operar de forma eficiente, segura e confiável.

Definição do Produto

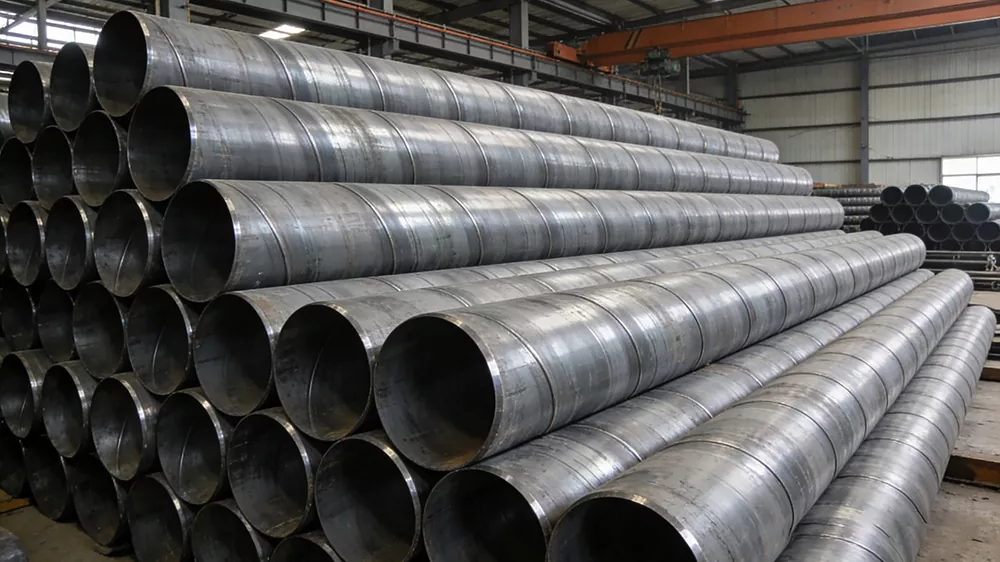

O tubo espiral de grande diâmetro (também conhecido como tubo soldado em espiral de grande diâmetro) é um tipo de tubo de aço com costura espiral feito de tiras de aço laminadas a quente de alta qualidade como matéria-prima principal. É formado por extrusão a frio à temperatura ambiente e depois soldado por meio de um processo automático de soldagem por arco submerso dupla face e fio duplo. O padrão de definição do núcleo é um diâmetro externo ≥ 711 mm (correspondendo a um diâmetro nominal de DN700 e superior). Ele pode ser personalizado para um diâmetro externo de até 3.620 mm ou especificações ainda maiores de acordo com os requisitos de engenharia. É um tipo composto de produto de aço que combina capacidades de suporte de carga e transporte. Sua função principal é alcançar o transporte de longa distância e alta estabilidade de grandes volumes de fluidos (como água, óleo, gás, esgoto, etc.) e também pode servir como componente de suporte estrutural para projetos de grande escala, adaptando-se a condições de trabalho complexas e ambientes agressivos. Com seu design exclusivo de estrutura em espiral, ele preenche a lacuna da indústria na produção eficiente e na aplicação estável de materiais de tubos de grande diâmetro, e é amplamente utilizado em vários cenários industriais e de infraestrutura.

Em termos simples, o tubo espiral de grande diâmetro é "a grande artéria para transporte em projetos de grande escala + a estrutura de suporte estrutural" - pode transportar com eficiência vários meios, atender à demanda por transporte de grande fluxo e suportar alta pressão, carga pesada e influências geológicas complexas. É adequado para vários ambientes de construção complexos, como montanhas, costas e desertos. É o principal material básico do tubo que conecta energia, conservação de água, municipal e infraestrutura.

Principais pontos de venda

O tubo espiral de grande diâmetro tem excelentes vantagens principais, incluindo segurança, flexibilidade, economia, conveniência e conformidade: suas costuras de solda são distribuídas uniformemente ao longo da linha espiral e a tensão é dispersada uniformemente. É combinado com substratos de aço de alta qualidade, como Q235B e X80, bem como tratamentos anticorrosivos, como 3PE e FBE. É capaz de suportar pressão e construção, possui alta segurança e pode durar mais de 30 anos. É adequado para condições de trabalho adversas, como alta pressão, carga pesada e forte corrosão. As especificações são extensas, variando de 711 mm a 3.620 mm de diâmetro externo, 6 mm a 60 mm de espessura de parede e 6 m a 18 m de comprimento de tubo único, que pode ser personalizado com flexibilidade. Ele pode ser adaptado para materiais e processos específicos com base em meios de engenharia, graus de pressão e ambientes de construção, com adaptabilidade extremamente forte. Adota produção contínua por laminação e tecnologia automática de soldagem por arco submerso, alcançando alta eficiência de produção. Em comparação com tubos de aço sem costura do mesmo diâmetro, o preço é reduzido em 20% -30% e a instalação é conveniente, reduzindo significativamente o custo total do projeto. O material do tubo possui excelente tenacidade, permitindo que a flexão a frio se adapte a terrenos complexos, como montanhas e costas. As interfaces de soldagem padronizadas apresentam bom desempenho de vedação, alta eficiência de construção e baixa dificuldade. Todo o processo produtivo segue normas nacionais e internacionais como GB/T9711 e API 5L. Das matérias-primas aos produtos acabados, o controle total do processo é implementado, vários testes garantem a conformidade da qualidade e podem ser fornecidos certificados de qualificação completos e relatórios de teste, atendendo plenamente às necessidades de vários projetos importantes.

Especificações Técnicas

O núcleo segue os padrões de GB/T9711-2017 "Tubos de aço para transporte de dutos para a indústria de petróleo e gás natural", GB/T 3091-2015 "Tubos de aço soldados para transmissão de fluidos de baixa pressão", API 5L, SY/T5037, etc.

1. Especificações de tamanho do núcleo

2. Especificações de materiais

3. Classificação de pressão

O cálculo da pressão segue o padrão GB50251 e utiliza a fórmula de Barlow: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Entre eles:

P —— Pressão de projeto

D —— Diâmetro externo do tubo

S —— Resistência ao escoamento do material

E —— Coeficiente de soldagem (para tubos soldados em espiral, é 0,9)

Campos e casos de aplicação

Os tubos espirais de grande diâmetro, com suas vantagens de durabilidade, especificações flexíveis e alta relação custo-benefício, são amplamente aplicados em cinco campos principais, incluindo transmissão de energia, projetos de conservação de água, construção municipal, projetos de infraestrutura e produção industrial. Eles são adequados para vários projetos importantes e cenários complexos. A seguir está uma introdução detalhada dos campos e casos reais, acompanhada de explicações de cenários:

Campos principais do aplicativo

1. Campo de transmissão de energia (cenário de aplicação principal)

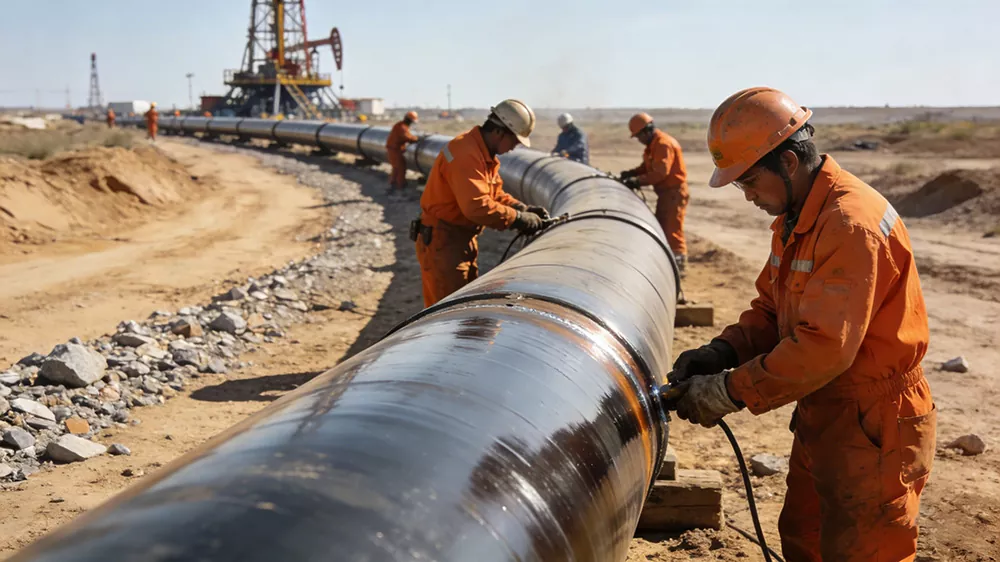

Meios compatíveis: Petróleo bruto, gás natural, petróleo refinado, metano em carvão, vapor, etc. O requisito principal é o transporte de alta pressão, longa distância e sem vazamentos. É adequado para terrenos complexos, como desertos, planaltos e montanhas. Ele pode suportar diferenças extremas de temperatura e efeitos de assentamento geológico. É a “principal artéria” de transmissão de energia e é amplamente utilizada na construção de dutos de longa distância. Ele pode efetivamente melhorar a eficiência do transporte, reduzir a perda de energia, diminuir o custo geral do projeto, estender a vida útil e reduzir o investimento em manutenção.Descrição da cena: No canteiro de obras de um gasoduto de gás natural de longa distância no deserto de Gobi, fileiras de tubos espirais de grande diâmetro estão bem dispostos e os trabalhadores estão conduzindo operações de soldagem e conexão; No local de colocação de oleodutos para petróleo do campo petrolífero, a superfície dos materiais do tubo adota tecnologia anticorrosiva de alta qualidade, que é adequada para o complexo ambiente corrosivo do campo petrolífero, garantindo que o petróleo seja transportado sem vazamentos.

2. O campo da engenharia de conservação da água

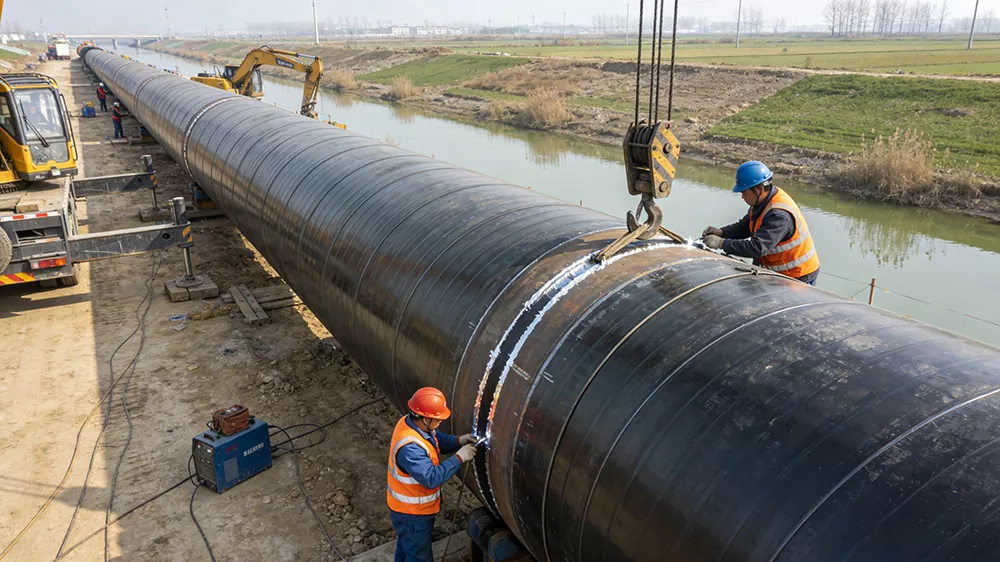

Cenários aplicáveis: Projetos de desvio de água em grande escala, projetos de transferência de água, projetos de controle de enchentes e drenagem, tubulações principais para irrigação de terras agrícolas, projetos de abastecimento de água para água potável, projetos de abastecimento de água em ilhas, etc. Podem ser adaptados a ambientes complexos, como leitos de rios, terras afectadas pelo sal, etc. Podem resistir eficazmente à erosão hídrica e à subsidência geológica, assegurando a transmissão estável dos recursos hídricos e garantindo o funcionamento seguro dos projectos de conservação da água. Eles desempenham um importante papel de apoio nos principais projetos nacionais de conservação da água.Descrição da cena: No local de construção do Projeto de Desvio de Água de Jinghai, tubos espirais de grande diâmetro são usados ​​para a colocação da tubulação principal. As tubulações passam por rios ou fazendas e os trabalhadores realizam o tratamento de vedação das interfaces. No local do projeto de abastecimento de água da ilha, tubos espirais de grande diâmetro com tecnologia anticorrosiva 3PE são usados ​​para resistir à erosão da água do mar e conseguir a interligação dos recursos hídricos entre a ilha e o continente.

Caso típico

Caso 1: Um projeto de ramal de Transmissão de Gás Oeste-Leste (na área de transporte de energia)

Requisitos do projeto: É necessário instalar um gasoduto de gás natural de alta pressão e longa distância, adequado para terrenos complexos, como desertos e montanhas. O material do tubo deve ter um grau de resistência à pressão ≥ 6,3 MPa, ser resistente à subsidência geológica e à corrosão e poder ser fornecido em lotes rapidamente para garantir que a tubulação opere sem vazamentos por um longo período.

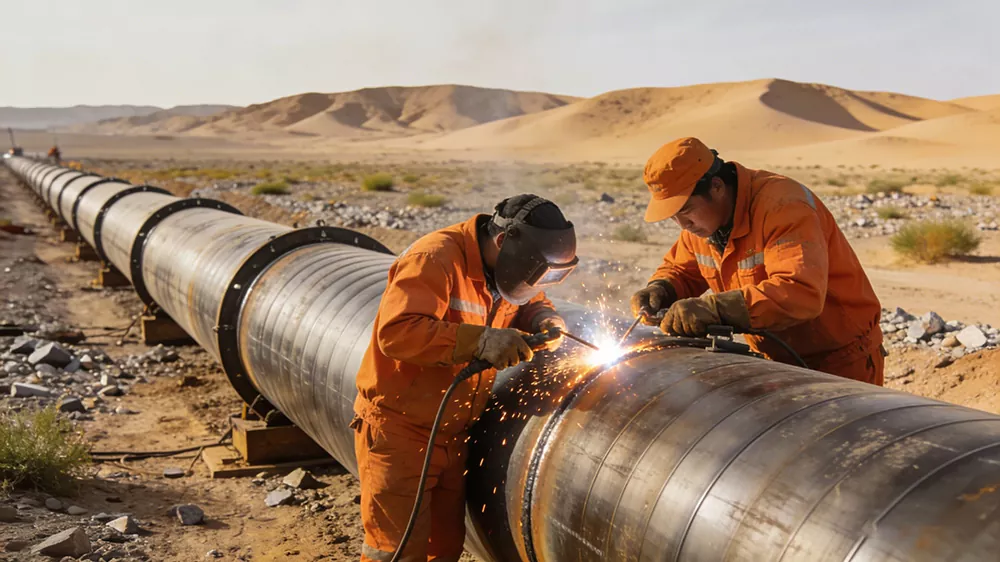

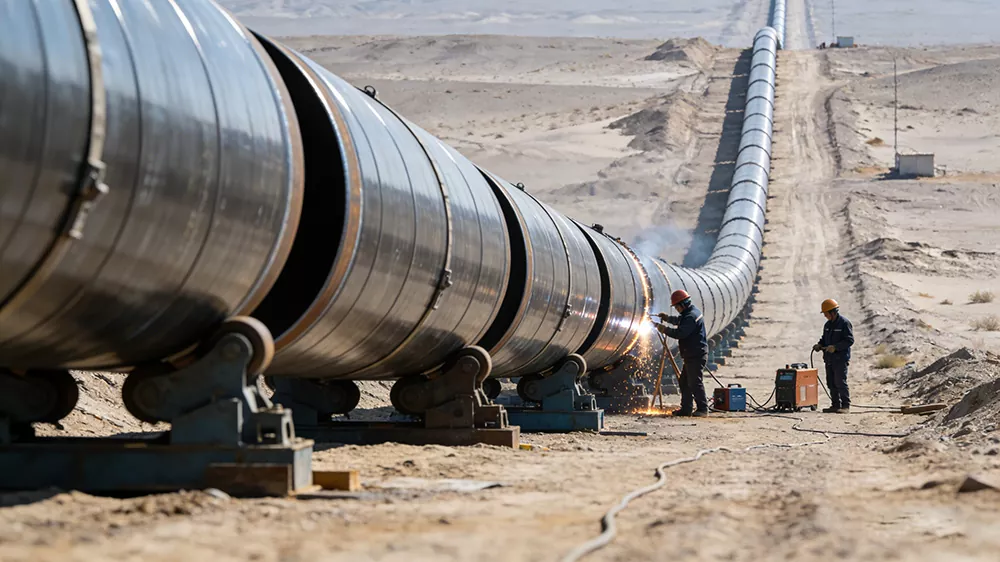

Aplicação do produto: Foi selecionado tubo espiral de grande diâmetro de aço X80, com diâmetro externo de 1220 mm e espessura de parede de 22 mm. Foi adotado o processo anticorrosivo 3PE + tecnologia de proteção catódica. Foram fornecidas mais de 8.000 toneladas, cobrindo uma extensão de duto de mais de 120 quilômetros, atendendo aos requisitos de transporte de alta pressão, e as soldas passaram por testes duplos não destrutivos de ultrassom e raio X, com 100% de qualificação.Cena:

Caso 2: Um projeto de gasoduto principal do projeto de desvio de água Jing-Huai (no campo da engenharia de conservação de água)

Requisitos do projecto: É necessária uma conduta principal de desvio de água em grande escala para alcançar o transporte de água limpa em grande escala, adequado para cenários de travessia de rios e colocação de terras agrícolas. O material do tubo deve ser atóxico, resistente à corrosão, ter grande diâmetro e diâmetro nominal DN2000. São necessários materiais personalizados de tubos de comprimento padrão de 18 m para reduzir o número de interfaces e melhorar a eficiência da construção.

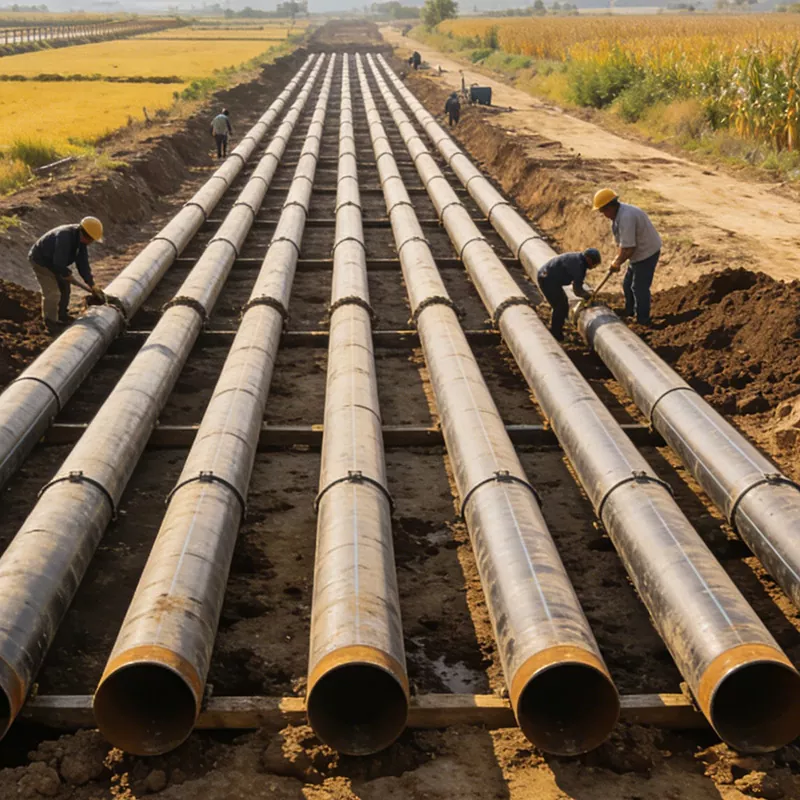

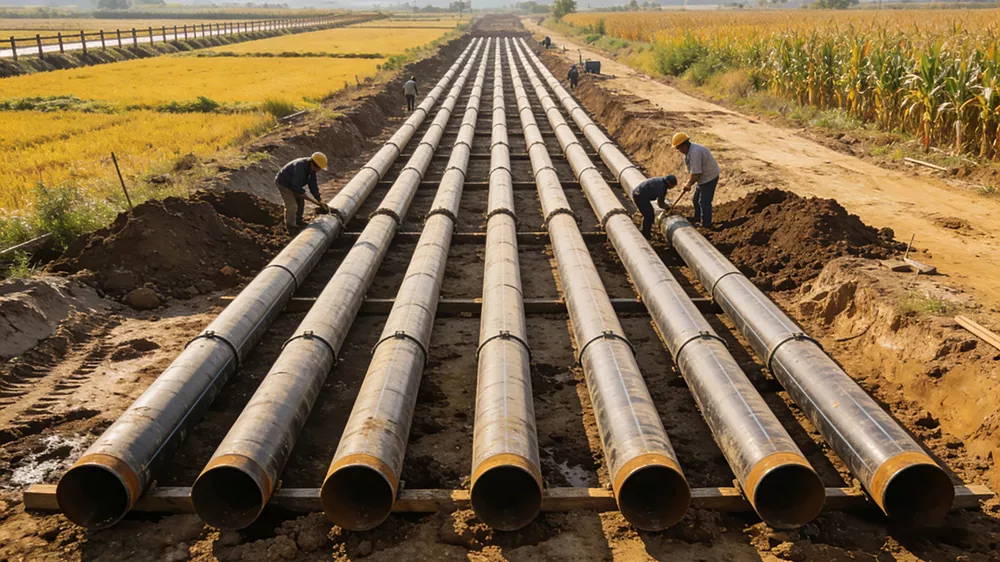

Aplicação do produto: Selecione o material Q345B para tubos espirais de grande diâmetro, com diâmetro externo de 2.020 mm e espessura de parede de 18 mm. O processo anticorrosivo de grau de água potável IPN8710 é adotado para garantir que não haja poluição secundária da água potável. São fornecidos materiais personalizados de tubos de comprimento padrão de 18 m, totalizando mais de 5.000 toneladas, para a colocação do oleoduto principal através de rios e em terras agrícolas.Cena:

Embalagem e Envio

1. Padrões de embalagem (adequados para características de grande diâmetro e peso pesado, levando em consideração proteção e conveniência)

2. Especificações de entrega (levando em consideração eficiência, segurança e custo, e adaptadas às características de transporte de tubos de grande diâmetro)

（1）Modo de transporte

（2） Requisitos de carregamento

Antes de carregar, verifique a integridade da embalagem do tubo e o estado do revestimento anticorrosivo. Depois de confirmar que não há danos, levante os tubos suavemente até o transportador. Use cabos de aço e almofadas de borracha para fixação. Evite enrolar os cabos de aço sobre o revestimento anticorrosivo (use almofadas de borracha para isolar). Isto evita danos ao revestimento anticorrosivo durante a elevação e transporte e evita a deformação dos tubos devido à compressão. Coloque os tubos ordenadamente. Agrupe tubos da mesma especificação. Organize-os por comprimento e espessura e coloque-os separadamente para evitar danos por colisão causados ​​por carregamento misto. Certifique-se de que os tampões das extremidades estejam bem vedados para evitar a entrada de objetos estranhos nos tubos.

（3）Ciclo de fornecimento e entrega

（4） Garantia de transporte e serviço pós-venda

Durante o processo de transporte, é realizado o rastreamento em tempo real, e o local de transporte e as condições dos tubos são fornecidos em tempo real para evitar atrasos no transporte ou danos aos tubos. Em caso de danos na embalagem, arranhões no tubo, deformação, etc. durante o transporte, providenciaremos imediatamente a reentrega ou reparo no local para garantir que isso não afete o andamento da construção dos clientes. Para transporte de longa distância e em condições rodoviárias complexas, será adquirido seguro de transporte de carga suficiente para proteger de forma abrangente os direitos e interesses do cliente.

Entrega e pós-venda: Após a conclusão da entrega, serão fornecidas sugestões profissionais de armazenamento de tubos (como evitar exposição prolongada ao sol e chuva ao ar livre, tubos anticorrosivos evitando arranhões por objetos pontiagudos, elevando o fundo para armazenamento para evitar o contato da ferrugem com o solo, etc.), e se houver alguma dúvida relacionada à instalação ou teste posterior, técnicos serão providenciados para conectar e responder prontamente.

As vantagens de escolher Shunchen

Possui forte resistência à pressão, com distribuição uniforme de tensões na solda em espiral, excelente resistência à deformação e assentamento. É adequado para transporte de alta pressão de longa distância e ambientes subterrâneos complexos. As especificações estão completas e o diâmetro do tubo e a espessura da parede podem ser personalizados conforme necessário para atender aos requisitos de projetos de grande diâmetro. A qualidade da soldagem é estável, utilizando soldagem por arco submerso dupla face, com soldas densas e bom desempenho de vedação. Todo o processo é garantido por testes não destrutivos para garantir a qualidade. A eficiência de produção é alta, o material é sólido e possui uma relação custo-desempenho superior em comparação com tubos sem costura e tubos com costura reta do mesmo diâmetro. Pode ser combinado com diversos tratamentos anticorrosivos como 3PE e epóxi, adequados para cenários como petróleo e gás, indústrias municipais e químicas, com longa vida útil. O sistema de atendimento é completo, desde a concepção do esquema, customização da produção até a distribuição logística, suporte técnico in loco, acompanha todo o processo, e a resposta pós-venda é oportuna, proporcionando garantias confiáveis ​​​​para o funcionamento estável do projeto.

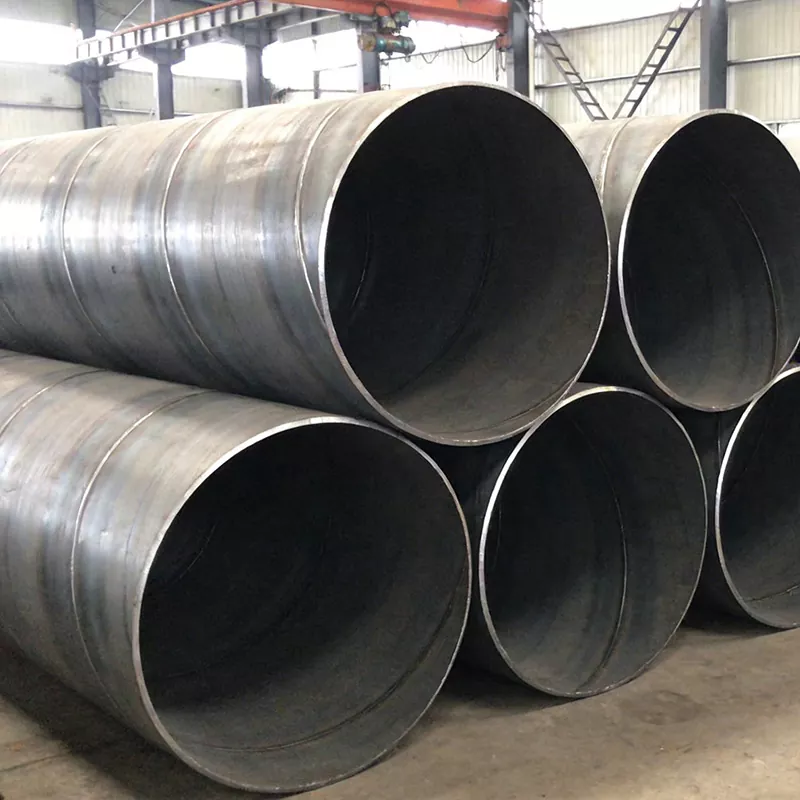

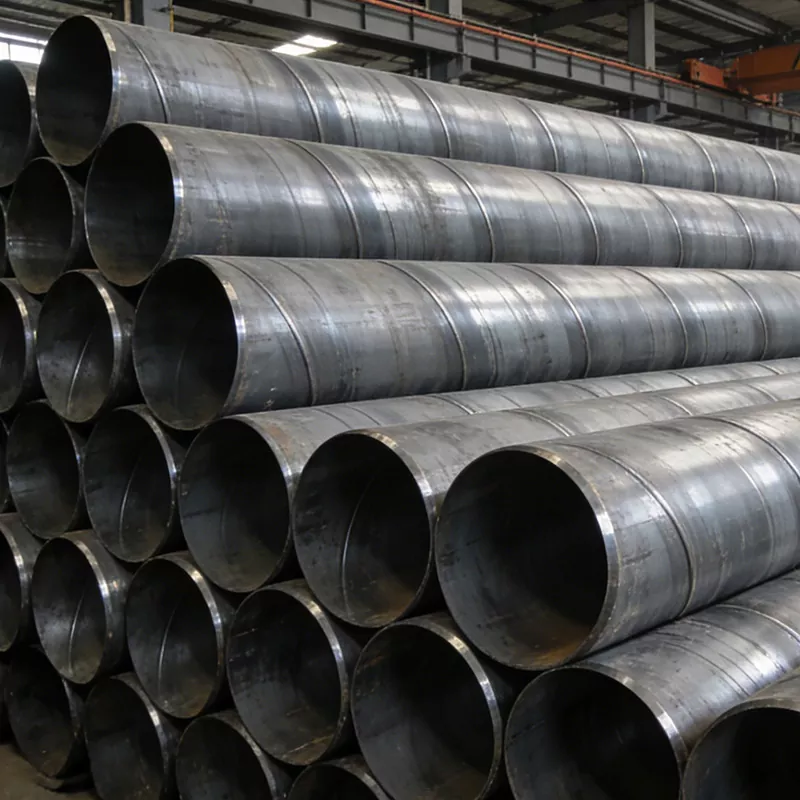

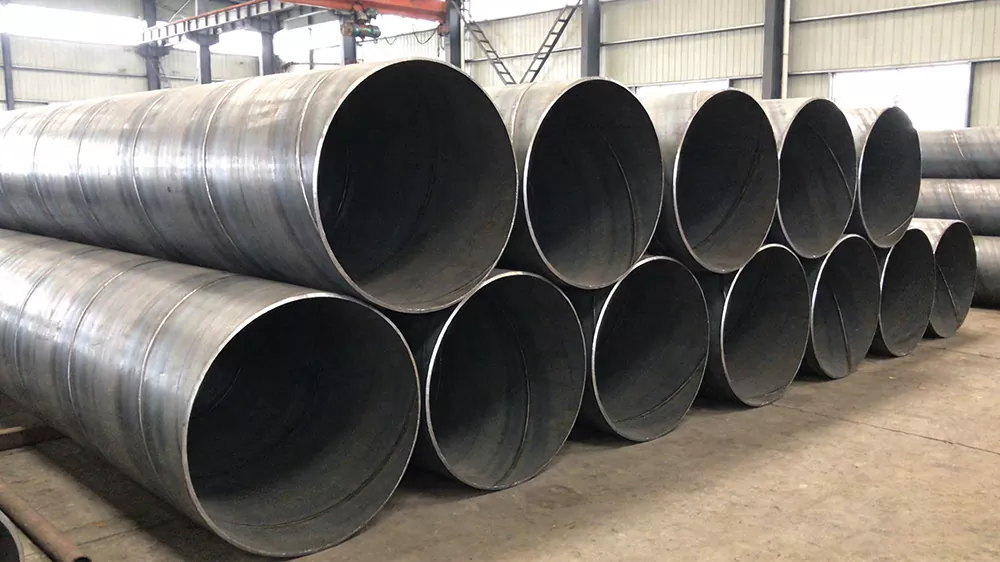

Ilustração do produto:
