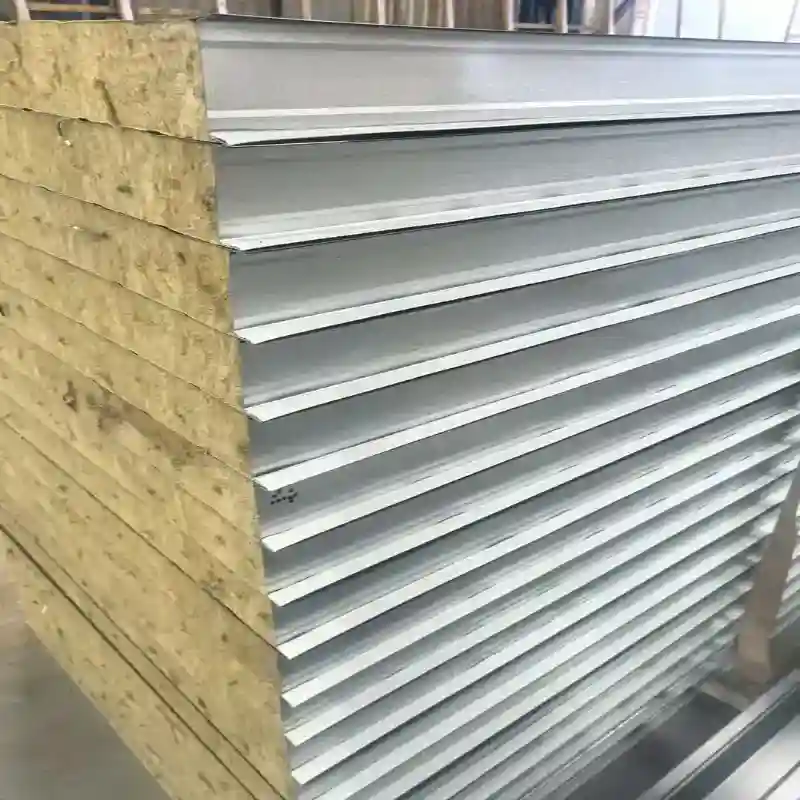

Painel de telhado composto de metal

O painel de telhado composto de metal Shunchen oferece uma solução integrada de cobertura para plantas industriais, armazéns, câmaras frigoríficas e edifícios comerciais. Apresentando laminação contínua de revestimentos metálicos duráveis ​​e núcleos isolados (50–200 mm), elimina camadas extras no local enquanto maximiza a eficiência energética. Apoiado por uma capacidade de grupo de 450.000 toneladas, oferece especificações totalmente personalizadas e entrega rápida.

Principais recursos

Isolamento Térmico Integrado

O núcleo isolado é colocado entre as chapas metálicas, criando uma barreira térmica contínua em todo o telhado. Os núcleos PU e PIR são particularmente adequados para edifícios onde é importante limitar a transferência de calor através do telhado.

A espessura necessária do painel de telhado composto de metal pode ser selecionada de acordo com a meta de isolamento do projeto e as condições climáticas locais, em vez de usar uma espessura fixa para cada edifício.

Superfície metálica resistente às intempéries

A camada externa de metal fornece a primeira barreira contra chuva, luz solar, vento e exposição atmosférica. O sistema de revestimento selecionado adiciona proteção ao substrato de aço ou alumínio e também determina o acabamento visível do telhado.

Para projetos em ambientes úmidos, costeiros ou expostos quimicamente, a especificação do substrato e do revestimento deve ser selecionada de acordo com as condições de corrosão esperadas.

Rigidez Estrutural

A construção em sanduíche colada combina duas camadas de metal com um núcleo de isolamento rígido ou semirrígido. Isto cria um painel mais espesso e estável do que uma única folha de metal fina.

A rigidez do painel depende do tipo de núcleo, espessura do painel, espessura da chapa metálica, geometria do perfil, extensão e método de fixação. Para o projeto estrutural do telhado, a configuração final do painel deve, portanto, ser selecionada de acordo com o vão necessário e as condições de carga.

Camadas de telhado reduzidas

Como a cobertura metálica e o isolamento são fornecidos como um componente de fábrica, o sistema de cobertura não requer uma camada de isolamento separada entre a chapa externa do telhado e o interior do edifício.

Esta configuração integrada pode reduzir o número de etapas de instalação e simplificar o manuseio de materiais durante a construção do telhado.

Aparência de superfície personalizada

As chapas metálicas exteriores e interiores podem ser fornecidas em diferentes acabamentos e cores de revestimento. Isso permite que a aparência do telhado corresponda às instalações industriais, edifícios comerciais, armazéns e outros requisitos arquitetônicos.

Aplicativos

Oficinas e fábricas industriais

Painéis de telhado compostos de metal são usados ​​​​para telhados de fábricas onde o isolamento térmico é necessário juntamente com uma superfície de telhado metálica acabada. As configurações de PU, PIR e lã de rocha podem ser selecionadas de acordo com os requisitos térmicos e de incêndio do edifício.

Armazéns e Edifícios Logísticos

Os armazéns requerem grandes áreas de telhado com dimensões de painel consistentes e instalação eficiente. A estrutura do painel pré-fabricado é adequada para armazéns com estrutura de aço e instalações logísticas onde a construção do telhado precisa cobrir grandes áreas.

Instalações de armazenamento refrigerado

Para edifícios frigoríficos e com temperatura controlada, os núcleos PU ou PIR podem ser selecionados pelas suas propriedades de isolamento térmico. A espessura do painel é normalmente determinada de acordo com a temperatura interna desejada, o clima externo, a carga de refrigeração e o design da envolvente do edifício.

Edifícios Comerciais e Agrícolas

Os painéis podem ser usados ​​para edifícios comerciais, instalações de armazenamento agrícola, edifícios de gado e outras estruturas que requerem um telhado isolado e acabado.

Edifícios Industriais Sensíveis ao Fogo

Configurações de núcleo de lã de rocha podem ser utilizadas quando o projeto exigir um núcleo de isolamento mineral com características não combustíveis. A classificação final ao fogo deverá ser confirmada de acordo com a construção completa do painel e a norma de ensaio aplicável.

Parâmetros Técnicos

Especificações do produto

Seleção típica de espessura

A espessura do painel de telhado composto de metal deve ser determinada a partir do desempenho térmico exigido, especificação de incêndio, vão, clima local e projeto estrutural, em vez de selecionada apenas de acordo com o tipo de construção.

Padrões Aplicáveis

Shunchen pode fabricar painéis de acordo com requisitos chineses e internacionais especificados, incluindo GB/T 23932-2009 e EN 14509 quando aplicável. Os testes de incêndio e de desempenho podem ser organizados de acordo com a especificação do projeto aplicável, incluindo ASTM relevante ou outros métodos de teste regionais.

O padrão exato e o método de teste devem ser confirmados antes da produção porque a classificação ao fogo e o desempenho térmico dependem da construção completa do painel, incluindo as películas metálicas, material do núcleo, espessura, juntas e configuração de instalação.

Produção e Controle de Qualidade

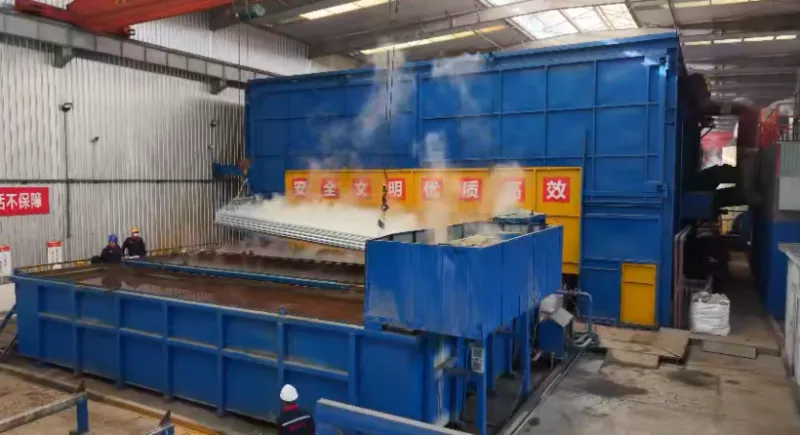

Produção Contínua de Painéis

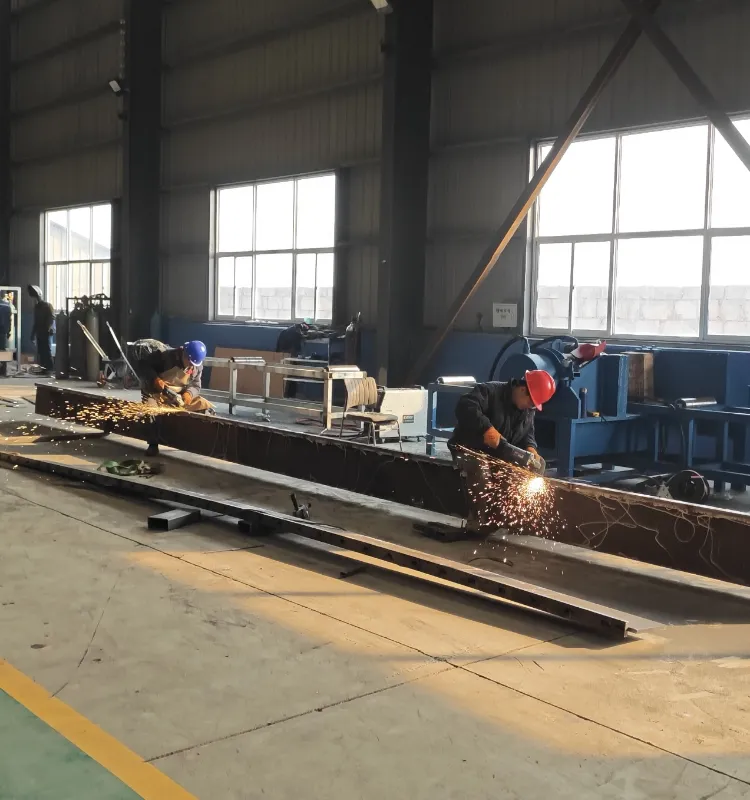

Shunchen utiliza linhas de produção contínuas automatizadas de compósitos para formar as chapas metálicas, preparar o núcleo de isolamento, aplicar materiais de ligação e prensar as camadas em um painel integrado.

A produção contínua mantém a geometria do painel e a disposição das camadas consistentes durante toda a produção.

Inspeção de material principal

Antes da laminação, o núcleo de isolamento é verificado em relação ao tipo e especificação de material exigido. Densidade, espessura e outras propriedades relevantes podem ser verificadas de acordo com o núcleo selecionado e os requisitos de inspeção aplicáveis.

Inspeção da dimensão do painel

Painéis de telhado compostos de metal acabados são verificados quanto à espessura, largura, comprimento, condição do perfil e desvio dimensional visível. A inspeção concentra-se em verificar se o painel acabado corresponde às especificações de produção aprovadas.

Colagem e inspeção de superfície

A interface colada é inspecionada quanto a delaminação visível e ligação incompleta. A superfície metálica é verificada quanto a arranhões, defeitos de revestimento, amassados ​​e outros danos visíveis antes da embalagem.

Teste de desempenho

Dependendo da configuração do produto e dos requisitos do projeto, os testes podem incluir condutividade térmica, desempenho contra incêndio, resistência à flexão e outras verificações de desempenho relevantes.

Para pedidos de exportação que exigem verificação independente, a inspeção de terceiros através de organizações como SGS ou BV pode ser organizada de acordo com o escopo de inspeção acordado.

Personalização OEM

Seleção de núcleo e material metálico

Os clientes podem especificar a chapa metálica externa, a chapa metálica interna e o núcleo de isolamento de acordo com os requisitos do projeto. Shunchen pode fornecer combinações baseadas em aço com revestimento colorido, liga de alumínio-magnésio-manganês, PU, ​​PIR, lã de rocha e lã de vidro.

Espessura e largura do painel

A espessura do painel pode ser personalizada de acordo com os requisitos de isolamento e projeto do edifício. A largura efetiva também pode ser ajustada para corresponder ao layout do telhado e ao sistema de instalação.

Comprimento do painel personalizado

Os painéis podem ser produzidos em comprimentos fixos ou customizados. A produção cortada no comprimento reduz a necessidade de cortes extensivos no local e permite que as dimensões do painel correspondam à geometria do telhado.

Revestimento e cor de superfície

Os clientes podem especificar o tipo de revestimento, acabamento superficial e cor. Os sistemas de revestimento de poliéster e fluorocarbono estão disponíveis para diferentes requisitos de exposição e aparência.

Processamento pré-fabricado

O processamento adicional de fábrica pode incluir abertura, vedação de bordas, dobra de cantos e pré-perfuração de acordo com desenhos aprovados. Estas operações são concluídas antes do embarque quando o projeto exige que os painéis cheguem parcialmente preparados para instalação.

Instalação e conexão

Layout do telhado

Antes da instalação, a estrutura do telhado deve ser verificada quanto ao alinhamento, espaçamento das terças, nível e condições de suporte de carga. As dimensões do painel de telhado composto de metal devem ser verificadas em relação ao layout aprovado do telhado antes de levantar os pacotes para o telhado.

Posicionamento do painel

Os painéis são posicionados ao longo da direção projetada do telhado e apoiados nas terças subjacentes. O alinhamento correto é importante porque a junta do painel determina a continuidade da cobertura.

Conexão conjunta

Os painéis adjacentes são conectados através da junta lateral projetada ou da estrutura de sobreposição. A junta deve estar totalmente encaixada e alinhada antes da fixação para evitar folgas entre os painéis.

Fixação

Os fixadores são instalados através da área de fixação designada na estrutura de suporte. O tipo de fixador, o espaçamento, a especificação da arruela e a posição de fixação devem seguir o desenho de instalação do projeto e os requisitos locais de carga de vento.

Piscando e Selando

Bordas de telhados, cumes, vales, penetrações e outras junções requerem tratamento adequado de rufos e vedação. Estas áreas são particularmente importantes para evitar a entrada de água porque interrompem a superfície contínua do telhado.

Os detalhes de instalação devem seguir as instruções de instalação do fornecedor do painel e o projeto de telhado aprovado pelo engenheiro estrutural.

Por que escolher Shunchen?

Shunchen fornece painéis de telhado compostos de metal a partir de uma base integrada de produção de processamento de aço com instalações que cobrem processamento de material de aço, revestimento, galvanização, armazenamento e logística.

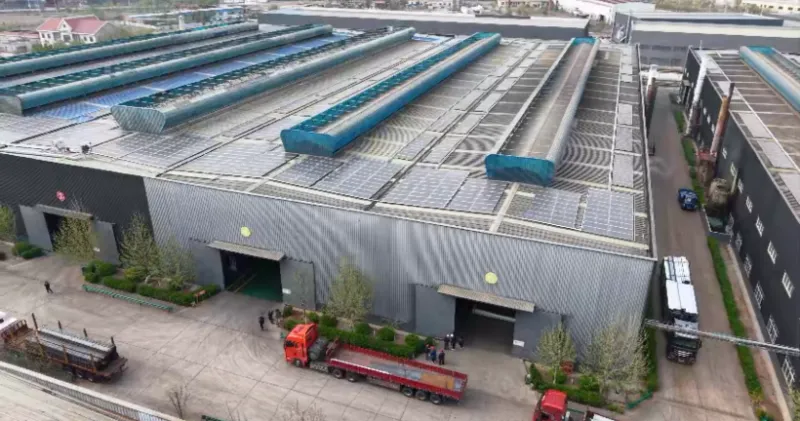

O grupo tem uma capacidade de produção anual superior a 450.000 toneladas e mais de 40.000 metros quadrados de espaço de produção e armazenamento. Para pedidos de painéis de telhado compostos, esta infraestrutura de fabricação oferece suporte ao fornecimento de matéria-prima, produção de painéis, processamento personalizado, inspeção, embalagem e envio de exportação dentro da mesma cadeia de fornecimento.

Os clientes podem especificar o núcleo do painel, chapa metálica, espessura, largura, comprimento, revestimento, cor e requisitos de pré-fabricação antes da produção. As informações técnicas são revisadas em relação às especificações do projeto para que a configuração de fabricação seja confirmada antes do pedido entrar em produção.

Para pedidos de exportação, a Shunchen pode fornecer documentação de teste de fábrica, registros de inspeção dimensional, documentação de material e inspeção de terceiros quando necessário. Arranjos de remessa FOB e CIF estão disponíveis para pedidos internacionais.

Perguntas frequentes

Qual é a diferença entre um painel de telhado composto de metal e uma telha metálica de camada única?

Um painel de telhado composto de metal contém um núcleo de isolamento entre duas camadas de metal, enquanto uma telha de camada única fornece principalmente a cobertura externa resistente às intempéries. A estrutura composta combina, portanto, funções de cobertura e isolamento em um componente pré-fabricado.

Qual núcleo deve ser selecionado para um painel de telhado composto?

PU e PIR são comumente selecionados quando o isolamento térmico é o requisito principal. A lã de rocha é adequada para projetos onde o desempenho ao fogo e o isolamento à base de minerais são importantes. A lã de vidro pode ser considerada quando é necessário isolamento térmico e acústico. A seleção final deverá seguir as especificações térmicas e de incêndio do projeto.

Quais espessuras de painel estão disponíveis?

As espessuras comuns incluem 50, 75, 100, 150 e 200 mm. Outras espessuras podem ser discutidas de acordo com o desempenho térmico exigido e desenho do projeto.

O comprimento do painel pode ser personalizado?

Sim. Os painéis podem ser fornecidos em comprimentos fixos, como 6 m e 12 m, ou cortados em comprimentos específicos de acordo com o layout do telhado e os requisitos de transporte.

A cor externa e o revestimento podem ser personalizados?

Sim. Poliéster, fluorocarbono e outros sistemas de revestimento específicos podem ser fornecidos. A cor também pode ser personalizada de acordo com o sistema de revestimento disponível e os requisitos do projeto.

Você pode fornecer painéis de alumínio-magnésio-manganês?

Sim. Folhas de liga de alumínio-magnésio-manganês podem ser usadas como superfície metálica para configurações adequadas de painéis de telhado compostos. A espessura do substrato e a estrutura do painel devem ser confirmadas de acordo com o projeto do telhado.

Você pode processar aberturas antes do envio?

Sim. Abertura, vedação de bordas, dobra e pré-perfuração podem ser organizadas de acordo com desenhos de produção aprovados.

Quais informações são necessárias para uma cotação?

As informações necessárias normalmente incluem a área do telhado ou quantidade de painéis, espessura do painel, material do núcleo, tipo e espessura da chapa metálica, largura efetiva, comprimento do painel, revestimento, cor, requisitos de instalação e destino de entrega. Os desenhos do telhado são úteis quando o cliente necessita de cálculo de quantidade ou processamento pré-fabricado.

Você pode organizar uma inspeção de terceiros?

Sim. SGS, BV ou outra inspeção terceirizada acordada podem ser organizadas de acordo com o escopo de inspeção especificado no contrato de compra.
