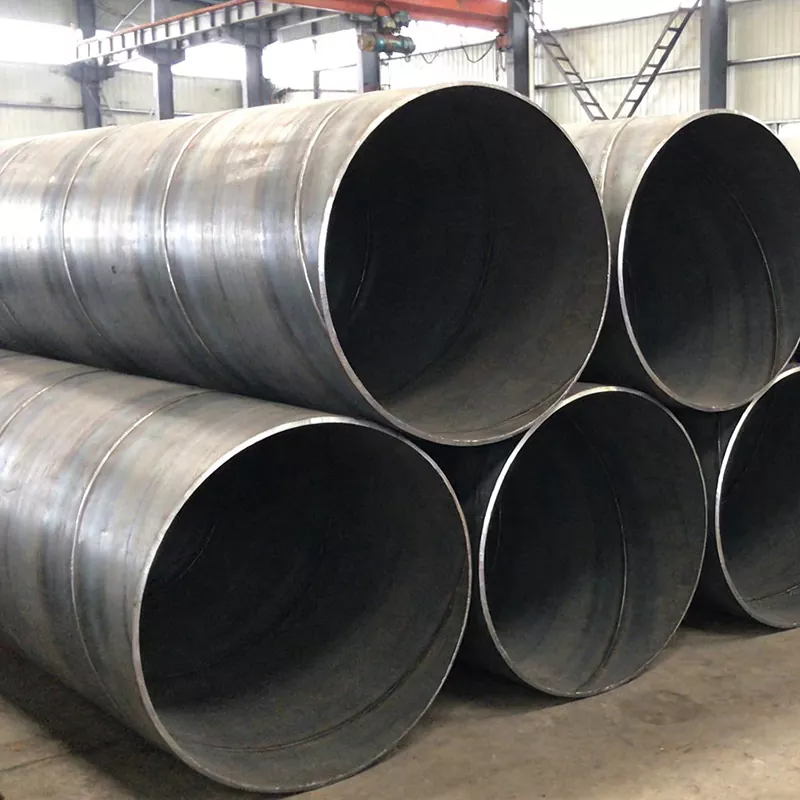

Projetado para transporte de fluidos de alto volume, resistência estrutural e flexibilidade dimensional. Construído com tecnologia avançada de soldagem em espiral para lidar com os projetos de dutos mais exigentes.
Os tubos de aço soldados em espiral com grande diâmetro são adequados para sistemas de dutos onde são necessárias grande capacidade de fluxo, resistência estrutural e flexibilidade dimensional. As opções de materiais incluem aço carbono, aço-liga, aço inoxidável e aço resistente à corrosão. Os tratamentos de superfície, como galvanização e revestimentos anticorrosivos, podem ser selecionados de acordo com o meio transportado e o ambiente de serviço.
Recursos do produto
Faixa de grande diâmetro
Diâmetros externos de tubos de 219 mm a 3.500 mm suportam transporte de fluidos de grande volume e construção de tubulações em grande escala.
Espessura de parede flexível
Espessuras de parede de 3 mm a 50 mm podem ser selecionadas de acordo com pressão, carga estrutural, condições de instalação e especificações do projeto.
Construção soldada em espiral
A tira ou placa de aço é formada em formato cilíndrico ao longo de um caminho espiral e unida por uma solda helicoidal contínua. Este método de produção é adequado para a fabricação de tubos de grande diâmetro a partir de material de aço de largura padrão.
Várias opções de materiais
Aço carbono, aço-liga, aço inoxidável e aço resistente à corrosão podem ser selecionados de acordo com os requisitos mecânicos e as propriedades do meio transportado.
Proteção de superfície
Opções de galvanização, pulverização e revestimento anticorrosivo estão disponíveis para aplicações que exigem proteção adicional contra umidade, produtos químicos, solo ou outras condições corrosivas.
Flexibilidade de comprimento
Os comprimentos padrão são 6 me 12 m. Outros comprimentos podem ser discutidos de acordo com os requisitos de transporte, instalação e projeto.
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Tubo de aço soldado em espiral com grande diâmetro |
| Tipo de tubo | Tubo de aço soldado em espiral |
| Material | Aço carbono, liga de aço, aço inoxidável, aço resistente à corrosão |
| Diâmetro Externo | 219mm - 3500mm |
| Espessura da Parede | 3mm - 50mm |
| Comprimento Padrão | 6m, 12m |
| Opções de comprimento | Comprimentos personalizados disponíveis de acordo com os requisitos do projeto |
| Método de soldagem | Soldagem Espiral |
| Tratamento de superfície | Galvanização, pulverização, revestimento anticorrosivo |
| Temperatura operacional | -50°C a 450°C, dependendo do material e das condições de serviço |
| Aplicativo | Transmissão de Água, Petróleo e Gás, Processamento Químico, Mineração, Infraestrutura Municipal |
Materiais e Tratamento de Superfície
O material deve ser selecionado de acordo com a carga mecânica, meio transportado, temperatura, pressão e condições de corrosão do sistema de tubulação.
Aço carbonoé adequado para aplicações estruturais gerais e de transporte de fluidos onde são necessárias resistência e soldabilidade padrão.Liga de açopode ser selecionado quando for necessário desempenho adicional mecânico ou relacionado à temperatura.Aço inoxidávelé usado onde é necessária maior resistência à corrosão.Aço resistente à corrosãopode ser considerada para sistemas de dutos expostos a ambientes de serviço agressivos. Explore nossa linha completa decanos e tubos de açopara mais opções.
O tratamento de superfície pode ser selecionado com base nas condições de instalação e operação. A galvanização fornece uma camada protetora à base de zinco, enquanto a pulverização e os revestimentos anticorrosivos podem fornecer proteção adicional para tubos usados em ambientes externos, subterrâneos, relacionados à água ou expostos quimicamente. Confira nossotubo galvanizadosoluções para maior resistência à corrosão.
Como o tubo de aço soldado em espiral é fabricado
O tubo de aço soldado em espiral de grande diâmetro é fabricado através de um processo contínuo de conformação e soldagem. A tira ou placa de aço é preparada de acordo com o material e as dimensões exigidas e depois formada em um formato cilíndrico ao longo de um ângulo espiral controlado. As bordas são unidas por meio de soldagem em espiral para criar o corpo do tubo.
Após a soldagem, o tubo é inspecionado quanto à precisão dimensional, qualidade da solda, condição da superfície e outros requisitos especificados. Operações adicionais como corte, chanfro e tratamento de superfície podem ser realizadas de acordo com a aplicação final e requisitos de instalação.
Em comparação com a produção de costura reta, a formação em espiral permite que tubos de grande diâmetro sejam produzidos a partir de tiras de aço disponíveis ou larguras de placas, mantendo a flexibilidade no diâmetro do tubo e na espessura da parede. A configuração final do tubo deve ser selecionada de acordo com o padrão de projeto aplicável e os requisitos do projeto. Veja nossotubo espiralcategoria para produtos relacionados.
Aplicativos
Transmissão de Água
Tubos de aço soldados em espiral de grande diâmetro são usados para tubulações de abastecimento de água, sistemas de desvio de água, sistemas de drenagem e infraestrutura de água em grande escala onde é necessária alta capacidade de fluxo.
Transporte de Petróleo e Gás
Eles podem ser usados em sistemas de dutos para transporte de petróleo, gás natural e outros fluidos. O grau do material, a espessura da parede, os requisitos de soldagem, o revestimento e o projeto de pressão devem ser determinados de acordo com a especificação da tubulação.
Indústria química
Os tubos podem ser usados para transportar líquidos e gases químicos quando o tipo de aço selecionado e o tratamento de proteção forem compatíveis com o meio transportado.
Mineração
Tubos de grande diâmetro podem ser usados para transportar água, lama, lama e outros meios de processo em instalações de mineração e processamento mineral.
Infraestrutura Municipal
As aplicações incluem abastecimento de água, drenagem, infraestrutura de serviços públicos e sistemas de dutos associados a estradas, pontes, túneis e outras obras públicas. Também fornecemos aço estrutural paraestruturas de açoesuportes fotovoltaicos.
Controle de qualidade
O controle de qualidade para tubos de aço soldados em espiral concentra-se na matéria-prima, nas dimensões da formação, na integridade da solda, na geometria do tubo, na condição da superfície e na inspeção final.
- A matéria-prima é verificada em relação ao tipo de aço especificado e aos requisitos de material.
- O diâmetro externo do tubo e a espessura da parede são medidos para verificar os requisitos dimensionais.
- As costuras de solda em espiral são inspecionadas de acordo com os requisitos de qualidade aplicáveis.
- Métodos de teste ultrassônicos ou outros métodos não destrutivos podem ser aplicados quando exigido pelas especificações do produto.
- A condição da superfície é verificada antes da galvanização, revestimento ou outros processos de acabamento.
- Os tubos acabados são inspecionados quanto ao comprimento, aparência, dimensões e requisitos técnicos especificados antes do envio.
Opções de personalização e processamento
O tubo de aço soldado em espiral com grande diâmetro pode ser configurado de acordo com os requisitos de diferentes projetos de dutos. As opções disponíveis incluem qualidade do material, diâmetro externo, espessura da parede, comprimento do tubo, tratamento de superfície, corte, chanfro e tratamento anticorrosivo.
Para pedidos específicos de projetos, informações importantes como meio transportado, pressão de projeto, temperatura operacional, diâmetro do tubo, espessura da parede, ambiente de instalação, padrão aplicável e requisitos de revestimento devem ser fornecidas antes da produção. Isto permite que a especificação do tubo corresponda às condições reais de trabalho, em vez de ser selecionada apenas pelo diâmetro. Contate nossa equipe para umcotação direto da fábrica.
Por que escolher Shunchen?
Fabricante experiente da indústria siderúrgica:Fundada em 2014, a Tianjin Shunchen evoluiu de uma empresa de comércio de aço para um grupo industrial integrado que abrange processamento de aço, galvanização, tratamento anticorrosivo, logística e comércio internacional. Com mais de 300 funcionários e anos de experiência na fabricação e fornecimento de aço, Shunchen entende os requisitos de diferentes aplicações industriais e de engenharia.

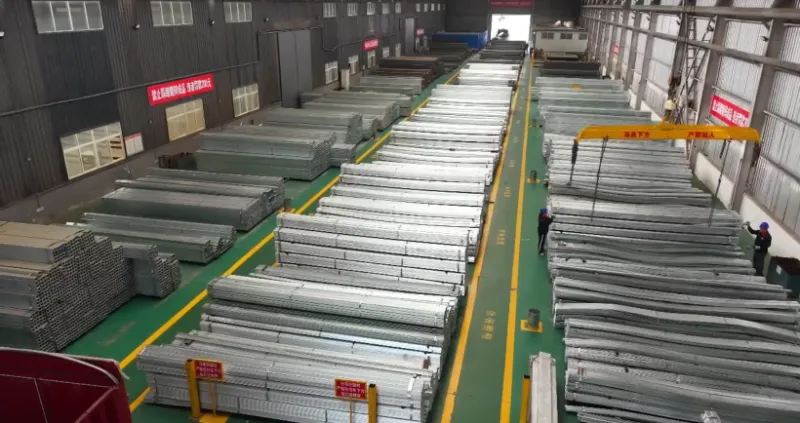

Capacidades Integradas de Produção e Processamento:Shunchen opera múltiplas instalações de produção, incluindo três linhas de galvanização por imersão a quente, uma linha de produção de estrutura de aço e duas linhas de pulverização anticorrosão. Com mais de 40.000 metros quadrados de espaço de produção e armazenamento, a empresa fornece produtos siderúrgicos com opções de processamento integradas, incluindo tratamento de superfície e fabricação personalizada.
Capacidade de produção estável:A capacidade de produção anual excede 450.000 toneladas, apoiando o fornecimento contínuo para projetos de construção em grande escala, aplicações de infraestrutura e clientes industriais. A combinação de capacidade de fabricação e gerenciamento de estoque ajuda a melhorar a eficiência do fornecimento para diferentes requisitos de pedidos.

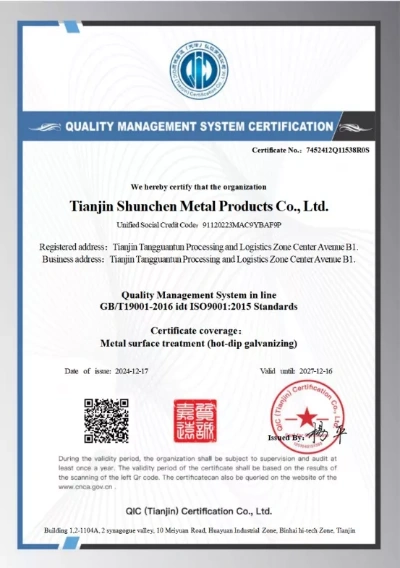

Sistema de Gestão da Qualidade:Shunchen obteve a certificação do sistema de gestão de qualidade ISO 9001 em 2018 e aplica procedimentos padronizados de controle de qualidade em toda a produção. Matérias-primas, etapas de processamento, dimensões do produto, tratamento de superfície e produtos acabados são inspecionados de acordo com os requisitos aplicáveis.
Soluções de aço personalizadas:Com base em diferentes condições de projeto, Shunchen oferece opções personalizadas para especificações de produtos, métodos de processamento, proteção de superfície e requisitos de entrega. Os clientes podem selecionar soluções adequadas de acordo com o ambiente de aplicação, requisitos estruturais e condições de instalação. Confira nossocertificaçõespara garantia de qualidade.
Desenvolvimento Industrial de Longo Prazo:Em 2024, o valor da produção anual de Shunchen atingiu quase 2 mil milhões de yuans, refletindo as suas capacidades expandidas, desde o fornecimento de aço até aos serviços abrangentes de produção industrial. A empresa continua a desenvolver soluções para aplicações tradicionais de aço e campos emergentes, como estruturas de suporte fotovoltaico.
Instalação e suporte pós-venda
A instalação deve ser realizada de acordo com o projeto da tubulação, procedimentos de soldagem aplicáveis e padrões de instalação relevantes. Pessoal de soldagem profissional deve ser usado para conexões de campo, e as juntas concluídas devem ser inspecionadas de acordo com os requisitos do projeto.
Antes do comissionamento, a tubulação deve ser verificada quanto à qualidade da conexão, vazamento, conformidade dimensional e danos à superfície ou ao revestimento. A inspeção e manutenção regulares devem ser realizadas de acordo com o ambiente operacional e as condições de serviço da tubulação.
Shunchen fornece suporte técnico para seleção de produtos, requisitos dimensionais, tratamento de superfície e questões relacionadas à instalação. Para pedidos de projeto, os requisitos técnicos podem ser revisados antes da produção para reduzir incompatibilidades de especificações durante a instalação.
Perguntas frequentes
O que é um tubo de aço soldado em espiral de grande diâmetro?
Um tubo de aço soldado em espiral de grande diâmetro é um tubo de aço fabricado formando tiras ou placas de aço em um formato cilíndrico ao longo de um caminho espiral e soldando a costura helicoidal. É comumente usado para sistemas de tubulações de grande diâmetro onde é necessária uma capacidade substancial de fluxo de fluido.
Quais diâmetros e espessuras de parede estão disponíveis?
A faixa de diâmetro declarada da Shunchen é de 219 mm a 3500 mm e as espessuras de parede variam de 3 mm a 50 mm. O diâmetro e a espessura adequados dependem dos requisitos de fluxo, pressão de projeto, cargas mecânicas e especificações aplicáveis da tubulação.
Que materiais podem ser usados?
As categorias de materiais disponíveis incluem aço carbono, aço-liga, aço inoxidável e aço resistente à corrosão. O grau apropriado depende do ambiente de trabalho e do meio transportado.
O comprimento do tubo pode ser personalizado?
Sim. Os comprimentos padrão são 6 me 12 m, enquanto outros comprimentos podem ser discutidos de acordo com os requisitos do projeto, condições de transporte e requisitos de instalação.
Quais tratamentos de superfície estão disponíveis?
As opções de tratamento de superfície incluem galvanização, pulverização e revestimentos anticorrosivos. O tratamento adequado depende se o tubo é usado acima do solo, no subsolo, em aplicações relacionadas à água ou em um ambiente corrosivo.
Quais indústrias usam tubos de aço soldados em espiral de grande diâmetro?
As aplicações comuns incluem transmissão de água, transporte de petróleo e gás, processamento químico, mineração, drenagem e projetos de infraestrutura municipal.
Como a especificação do tubo deve ser selecionada?
A seleção deve considerar o meio transportado, a vazão necessária, a pressão de projeto, a temperatura operacional, as condições de corrosão, o ambiente de instalação, o tipo de material, o diâmetro externo, a espessura da parede e os padrões aplicáveis. Fornecer esses parâmetros antes da cotação ajuda a determinar uma especificação de tubo adequada.
Solicite um orçamento para tubos de aço de grande diâmetro
Compartilhe as dimensões necessárias, o tipo de aço, a pressão operacional e as especificações do projeto. Nossa equipe de engenharia analisará suas necessidades e fornecerá uma solução abrangente direto da fábrica.
